Tasojyrsintä vs päätyjyrsintä

Yleiskatsaus CNC-jyrsintään

CNC (Computer Numerical Control) jyrsintä on edistynyt vähentävä valmistustekniikka, joka leikkaa materiaalia kiinteistä työkappaleista käyttämällä pyöriviä työkaluja (leikkureita), joita ohjataan tietokoneella. Tämä ihmisen puuttumisen poistaminen takaa tarkkuuden ja johdonmukaisuuden. Kaikista Great CNC -koneiden suorittamista jyrsintäoperaatioista tasojyrsintä ja päätyjyrsintä ovat kaksi yleisintä, jotka erottuvat ainutlaatuisista toiminnallisuuksistaan ​​ja käyttöalueistaan. Nämä prosessit eivät vain muotoile osia, vaan vaikuttavat myös pinnan laatuun, geometrisiin toleransseihin ja tuotannon tehokkuuteen. Tuottajien ja koneistajien on ymmärrettävä selkeästi pääerot tasojyrsinnän ja päätyjyrsinnän välillä voidakseen tehdä tuotantojärjestelmilleen optimaaliset päätökset. Lisäksi CNC-jyrsintä on kriittistä joustavasti skaalautuvalle tavaroiden massatuotannolle, ja se on kustannustehokasta-pienistä prototyyppiajoista- kymmeneentuhanteen kappaleeseen, kun sitä ohjataan oikein. Teollisuus pyrkii nyt enemmän kuin koskaan äärimmäiseen tarkkuuteen ja monimutkaisiin muotoihin, mikä tarkoittaa, että jyrsinnän hallitseminen, oikeiden työkalujen valinta ja kehittyneiden koneistusstrategioiden laatiminen ovat tärkeitä.

Kasvojen jyrsinnän ymmärtäminen

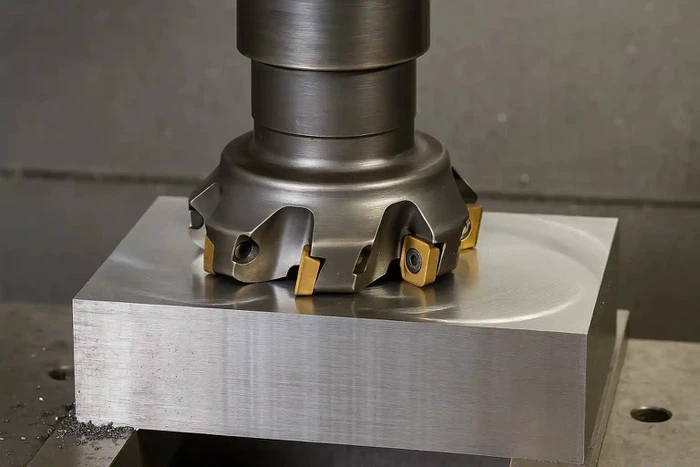

Tasojyrsintä on koneistus, jonka tarkoituksena on luoda tasaiset pinnat työkappaleeseen leikkaamalla käyttämällä jyrsinpään kehää keskustan sijaan. Työkalun kierto on pystysuorassa työstettävään pintaan nähden ja yksinkertaisin materiaalin poisto tehdään työkalun reunoilla lähimpänä kulmia. Tärkeä osa tätä menettelyä on suurten työkappaleiden pintojen vapauttaminen, mikä tekee tasojyrsinnästä ihanteellisen lohkojen neliöimiseen, levyjen pinnoittamiseen ja tasaisten pintojen aikaansaamiseen, jotka vaativat myöhempiä työstöprosesseja. Jokaisessa tasojyrsimessä on useita leikkausteriä (tai pintoja), jotka on sijoitettu kehän suuntaisesti suuren altaan halkaisija{3}}työkalun päälle, mikä takaa työn johtavuuden suurilla syöttönopeuksilla ja pienillä toleransseilla. Leikkaustoiminto yhdessä nykyaikaisten terägeometrioiden kanssa luo erinomaiset pintakäsittelyt ja jopa ylittää toissijaiset toiminnot, kuten toissijaisten toimintojen viimeistelyprosessit, kuten hionta tai kiillotus. Metallien, kuten alumiinin, teräksen tai titaanin, leveät ja tasaiset pinnat voidaan työstää helposti tasojyrsinnällä. Pinnan tasaisuus ja pintojen tarkkuus saavutetaan, kun leikkausparametrit, työkalut ja koneen asetukset on tehty oikein. Nämä tärkeät yksityiskohdat tekevät tasojyrsimisestä tärkeän teollisuudenaloilla, joilla estetiikka ja toiminnallinen pinnan laatu ovat tärkeitä, kuten ilmailuteollisuudessa ja tarkkuustyökaluissa.

Päätyjyrsinnän ymmärtäminen

Leikkausoperaatiota, jossa leikkurin päässä ja sivuilla on hampaat, jotka mahdollistavat sen kytkeytymisen työkappaleeseen sekä aksiaalisesti että säteittäisesti, kutsutaan päätyjyrsinnällä. Kiinnostavaleikkaustyökaluttyökappaleiden molemmissa kulmissa tarjoaa päätyjyrsintäominaisuudet, jotka sopivat erilaisiin toimintoihin, mukaan lukien profilointi, ääriviivat, urat, taskut ja jopa kaiverrus. Päätyjyrsintä eroaa tasojyrsimisestä siinä, että se ei jyrsi vain tasaisia ​​pintoja, vaan sillä on monimutkaisia, monimutkaisia ​​ominaisuuksia ja geometrioita. Monet tyypitpäätymyllytovat litteä-pää, kuula-nokka, kulmasädepää ja kartiomainen päätyjyrsin tiettyihin työstötarpeisiin. Aksiaalisen leikkauskyvyn ansiosta voidaan tehdä syviä uria ja taskuja, kun taas ulkoiset ääriviivat ja profiilit voidaan muotoilla säteittäisillä leikkausreunoilla. Laajan käyttöalueensa vuoksi päätyjyrsintä on elintärkeää muottien ja muottien valmistuksessa, ilmailu- ja avaruuskomponenttien valmistuksessa ja tarkkuusosien suunnittelussa. Ne voivat nyt leikata pehmeitä muoveja karkaistuiksi teräksiksi työkalumateriaalien, pinnoitteiden ja geometrioiden edistymisen ansiosta. Työkalun käyttöiän optimoimiseksi toleranssien säilyttämiseksi on noudatettava ihanteellisia leikkausparametreja sekä asianmukaista koneen asetusta ja työkalun valintaa.

Tärkeimmät erot taso- ja päätyjyrsinnän välillä

Materiaalin poistohinnat

Material Removal Rate (MRR) on merkittävä mittari, joka määrää, kuinka tehokas koko koneistusprosessi on. Materiaalinpoistonopeus auttaa arvioimaan vihamielisessä työstöympäristössä tehdyn työn määrää, koska se kuvaa tehokkaasti aikakehyksen, jonka kuluessa materiaali voidaan poistaa työkappaleesta. Tämä monipuolinen parametri vaikuttaa toiminnan tuottavuuden nopeuteen ja kustannuksiin. Hiomapinnan jyrsintäprosessilla saavutetaan suurin materiaalin poistonopeus, koska leikkurin halkaisija ja leikkausterien määrä ovat niin suuret, että pintajyrsintä voi koskettaa suuria alueita kerralla. Tämä nopeuttaa materiaalin poistoa. Tästä syystä tasojyrsintä on usein edullinen suurten tasaisten pintojen karhentamiseen, jota kutsutaan muuten pinnoitukseksi, ja massan rajojen sulkemiseen ennen myöhempää koneistusta. Prosessin tuottavuuden parantamiseksi suuremmissa erissä suurempi materiaalin poisto tasojyrsinnän aikana lyhentää syklin aikaa. Lisäksi päätyjyrsintä on parempi osien yksityiskohtaiseen leikkaamiseen, mutta sillä on yleensä pienempi MRR pienentyneen työkalun halkaisijan vuoksi. Päätyjyrsinnän tarjoama ohjaus on kuitenkin vertaansa vailla monimutkaisempien ominaisuuksien suhteen, mikä mahdollistaa yksityiskohtaisten ääriviivojen, taskujen ja profiilien leikkaamisen, kun äärimmäistä tarkkuutta tarvitaan. Hyväksytään, että hitaammat materiaalinpoistonopeudet saavat aikaan hienompia yksityiskohtia, ja siten päätyjyrsinnällä on monipuolinen ominaisuuksien luominen oleellinen asema tarkkuustyössä. Pinta- ja päätyjyrsinnän valinnassa on tasapainotettava MRR koneistuksen tarkkuuden, työkalun käyttöiän ja pinnan eheyden kanssa, erityisesti tapauksissa, joissa nopea suoritus ja huolellinen yksityiskohtien huomiointi ovat välttämättömiä.

Pinnan laatu ja viimeistely

Viimeistely ja laadun arviointi ovat tärkeitä koneistettujen osien toiminnallisen panoksen ja visuaalisen houkuttelevuuden kannalta. Suuri leikkurin halkaisija ja useat säännöllisin väliajoin sijoitetut leikkuuterät varmistavat tasaisen materiaalin poiston minimaalisella työkalun taipumalla ja tärinällä, jolloin saadaan tasaiset pinnat tiukoilla toleransseilla ja erinomaisella pintakuviolla. Tarkkuustasojyrsintää käytetään usein ilmailu- ja muottiteollisuudessa, koska niillä on korkeat pinnankäsittelyvaatimukset ja niitä käytetään parhaiten tasojyrsinnässä viimeisenä työstövaiheena. Varmasti päätyjyrsinnällä voidaan saavuttaa hyvä pintakäsittely, mutta se riippuu suuresti työkalun suunnittelusta, materiaalin koosta ja käyttöolosuhteista. Päätyjyrsintä pystyy viimeistelemään hyvin, mutta se on alttiimpi pinnan epäjohdonmukaisuuksille suoritettaessa monimutkaisia ​​muotoja tai syvää taskutyöstöä työkalun taipuman ja leikattujen lastujen poistamisvaikeuksien vuoksi. Työkalutyypin strateginen valinta, urien lukumäärä, pinnoite ja leikkaussäännöt parantavat pinnan viimeistelyä päätyjyrsinnässä ja sopivat siten monimutkaisiin koristeellisiin tai toiminnallisiin ominaisuuksiin.

Kasvojen jyrsinnän käyttötarkoitukset

Valmistele tasotyöt, jotka vaativat suurta tarkkuutta ja kiillotusta, sen lisäksi, että ne ovat leveitä ja koneistettu tasojyrsinnällä. Suuren-volyymin tuotantoon tasojyrsintä tekee niistä ihanteellisia, koska ne pystyvät peittämään suuria alueita nopeasti, varsinkin jos työkappaleet vaativat useita ajoja. Tasojyrsinnällä pinnoitetaan komponentit, kuten moottorilohkot, levyt, muottien pohjat ja suuret, tasaisuutta ja sileyttä vaativat kiinnikkeet. Tuotannossa ensimmäinen vaihe sisältää tyypillisesti jyrsinnässä olevien työkappaleen epätasaisuuksien poistamisen, mikä voidaan suorittaa tehokkaasti. Jyrsinnässä saavutettu erinomainen pinnanlaatu auttaa vähentämään kiillotusta, hiontaa ja muita toissijaisia ​​prosesseja, joita tarvitaan nopeampaan tuotantosaantoon. Nykyaikaisiin ja upeisiin CNC-koneisiin voidaan asentaa tasojyrsimiä valmistusprosessien parantamiseksi, mikä varmistaa tasaisen ja tarkan tuloksen työpinnan valmistelussa. Tarkkuuden tarjoamisen lisäksi rakenteelliset ja toiminnalliset komponentit jyrsitään dimetrisellä tarkkuudella, mikä tekee niistä kriittisiä työkalu-, auto-, ilmailu- ja raskaan kaluston teollisuudessa. Osien lisätyöt tehdään raaka-ainelaattojen poistamisen jälkeen, jotta varmistetaan tarkat kohtisuorat reunat tasojyrsinnällä.

Päätyjyrsinnän sovellukset

Päätyjyrsintä valitaan usein monimutkaisten geometrioiden ja hienojen ominaisuuksien koneistukseen yhtenä monipuolisimmista ja tarkimmista koneistustoimenpiteistä. Sen aksiaaliset ja radiaaliset leikkausominaisuudet mahdollistavat monien yksityiskohtien kannalta tärkeiden muotojen, kuten urien, taskujen ja kiilaurien, luomisen. Päätyjyrsintä on yleistä muottien ja muottien valmistuksessa, ilmailu-, elektroniikka- ja lääketieteellisten laitteiden valmistuksessa, joissa komponenttien geometriat ovat erikoistuneita ja monimutkaisia. Joitakin sovellusesimerkkejä ovat reunusprofilointi, muotin pohjaontelon ja taskun työstö, logon tai tekstin kaiverrus ja veistoksellisella pinnalla 3D-ääriviivaus. Edistyksellinen CAM-ohjelmisto ja CNC-ohjelmointi lisäävät entisestään päätyjyrsintäominaisuuksia ja mahdollistavat monimutkaisten työstöratojen suorittamisen, mukaan lukien kierukkainterpolointi, trokoidinen jyrsintä ja moniakselinen ääriviivaus. Päätyjyrsinnällä saavutetaan suuret yksityiskohdat ja toiminnallinen suorituskyky, olipa kyseessä tarkkuusmekaanisten osien, ruiskumuottien, ilmailukonsolien tai lääketieteellisten implanttien valmistuksessa. Laaja päätyjyrsin geometrioiden ja materiaalien valikoima varmistaa, että koneistajilla on oikeat työkalut tehtävään, mikä parantaa huomattavasti tuottavuutta ja pinnan laatua.

Koneen vaatimukset ja asetukset

Pinta- ja päätyjyrsintätyöt riippuvat suuresti työstökoneesta ja sen ominaisuuksista. Tasojyrsimien koon ja toimintaan liittyvien leikkausvoimien vuoksi tasojyrsintä vaatii koneita, joilla on suurempi jäykkyys, vakaus ja teho. Koneet, joissa on tehokkaat karat ja raskaita{2}}kiinnittimiä, sopivat parhaiten kestämään suuria-halkaisijaltaan useita leikkausteriä sisältävien leikkureiden aiheuttamaa rasitusta ja vääntömomenttia. Lisäksi koneiden on toimitettava tasainen karan nopeus ja syöttönopeus sekä työkappaleen minimaaliset tärinät ja taipumat, jotta saavutetaan optimaalinen viimeistely tasojyrsinnässä. Yleensä tasojyrsintäkokoonpanossa suuret työkappaleet kiinnitetään koneen alustaan ​​tai kiinnittimeen käyttämällä riittävän suuria puristusvoimia varmistamaan nollaliikkeet leikkauksen aikana.

Toisin kuin muut koneistustoimenpiteet, päätyjyrsinnässä on vähemmän tiukat vaatimukset käytettävälle koneelle. Vaikka jonkin verran jäykkyyttä ja tarkkuutta vaaditaan, kohtuullinen kara ja rakenteellinen lujuus ovat riittäviä päätyjyrsimien toimintaan. Päätyjyrsimien pienemmällä halkaisijalla on pienemmät leikkausvoimat, mikä lisää joustavuutta työkappaleen asennuksessa ja koneen valinnassa. Pienemmät CNC-jyrsimet, pystysuorat CNC-työstökeskukset ja jotkin sorvien jyrsintälaitteet voivat suorittaa uran, ääriviivojen tai taskujyrsinnän ilman vaikeuksia. Kaikentyyppisissä pinta- ja päätyjyrsinnöissä tarkka kohdistus, työkalun pituuden asetus ja työkappaleen nollaus ovat välttämättömiä kaikissa asetuksissa toivotun geometrian ja pinnan viimeistelyn saavuttamiseksi.

Työkalujen huolto ja kuluminen

Työkalun kulumisella on erittäin tärkeä vaikutus tasojyrsinnässä ja päätyjyrsinnässä suoritetun työn tyypin ja tehokkuuden suhteen. Kuluneet työkalut johtavat pienempään koneistustoleranssiin, huonontuneisiin pintoihin ja kasvaviin leikkausvoimiin, mikä voi vahingoittaa sekä työkappaletta että työstökonetta. Tasomyllyssä on työkalurunko, johon asennetaan vaihdettavat kovametalliterät. Nämä sisäosat voivat tylsistyä tai vaurioitua ajan myötä, mutta vain tylsät sisäosat on vaihdettava. Tämä vähentää tuottavuuden menetystä ja pienentää myös työkalukustannuksia ajan myötä. Näitä työkaluja on helppo huoltaa. Siksi tasojyrsimet sopivat erittäin hyvin ympäristöihin, joissa tuotantonopeus on korkea ja jotka edellyttävät nopeaa ja tehokasta toimintaa sekä pidentynyttä työkalujen käyttöikää. Lisäksi terälle on saatavilla erilaisia ​​laatuja ja pinnoitteita, jotka parantavat kulutuskestävyyttä ja mahdollistavat pidemmän leikkausajan, mikä johtaa parempiin pintoihin.

Päätyjyrsimet valmistetaan pääasiassa kiinteinä työkaluina, mikä tarkoittaa, että leikkuureunat sekoittuvat työkalun runkoon. Kun päätyjyrsin kuluu, se on yleensä joko hiottava uudelleen tai vaihdettava kokonaan. Uudelleenhionta on mahdollista vain tietyille geometrioille ja materiaaleille, ja se voidaan suorittaa, mutta se voi olla huolellista tai geometrista -muutosta ja siten suorituskykyä-heikentävää. Täyskovametalliset päätyjyrsimet ja pinnoitetut versiot pidentävät työkalun käyttöikää, mutta ne, kuten kaikki työkalut, kuluvat lopulta, erityisesti aggressiivisissa lastuamisolosuhteissa tai karkaistuja materiaaleja työstäessä. Asianmukaiset huoltokäytännöt, kuten systemaattiset tarkastukset, optimaaliset parametrien säädöt ja oikea-aikainen vaihto lisäävät merkittävästi työkalun käyttöikää ja koneistuksen laatua pinta- ja päätyjyrsinnässä.

Kustannusnäkökohdat

Pääty- ja tasojyrsinnässä hinta on ratkaiseva tekijä tilanteissa, joissa on paljon tuotantoa tai monimutkainen kappaleen koneistus. Koon, suunnittelun ja useiden leikkuuterän ominaisuuksien vuoksi tasojyrsintätyökalut maksavat enemmän kuin päätyjyrsintätyökalut. Alkuinvestointi on todennäköisesti suurempi tuotantokierroksella. Osan valmistuskustannukset ovat vieläkin alhaisemmat-suuren mittakaavan tuotannossa. Tasojyrsinnän kustannusedut johtuvat sen materiaalinpoiston tehokkuudesta ja vaihdettavasta terärakenteesta, mikä vähentää työkalukustannuksia ja ajan myötä parempaan{5}}valintakustannuksiin. Monimutkaisten geometristen osien pintatyöstössä tuottavuutta lisää huomattavasti tasojyrsinnän nopeus ja siihen liittyvien työvoimakustannusten karsiminen, mikä tekee tasojyrsinnästä halvempaa suurille määrille.

Toisin kuin kiinteät päätyjyrsimet, jotka ovat yksinkertaisempia ja rakenteeltaan pienempiä, päätyjyrsintätyökaluja on helpompi hankkia, koska niiden hankintahinta on alhaisempi. Jos työkaluja kuitenkin käytetään suuriin-tuotantotöihin, kustannukset voivat nousta, koska ne on vaihdettava tai hiottava useammin. Tapauksissa, joissa monimutkaiset yksityiskohdat, kuten profiilit ja pienet ominaisuudet ovat yleisempiä, monipuolisuus oikeuttaa tunkeutumisen kustannukset, jopa myöhemmin suuremmilla kuluilla. Mitä tulee pinta- ja päätyjyrsintään ja muihin kustannusnäkökohtiin CNC-työstöyksiköissä, osien geometriaa, tuotantomäärää, koneen ominaisuuksia ja työkalujen budjettia tarkasteltaessa keskitytään uudelleen arvologiikkaan, jonka pitäisi määrittää strategiset kulut.

Sopivan jyrsintätyypin valitseminen

Useiden tekijöiden huolellinen arviointi sen varmistamiseksi, että koneistus vastaa valmistusprosessia ja tuotantotavoitteita, on tärkeää päätettäessä taso- ja päätyjyrsinnän välillä. Työkappaleen geometria on ylivoimaisesti tärkein tekijä. Kun suuria tasaisia ​​pintoja on työstettävä erittäin tiukoilla toleransseilla ja poikkeuksellisella pinnanlaadulla, tasojyrsintä on luultavasti paras menetelmä tehokkuutensa ja saadun viimeistelyn laadun vuoksi. Sitä vastoin kun kappaleessa on monimutkaisia ​​muotoja, päätyjyrsintä on välttämätöntä. Kyky leikata sekä aksiaalisesti että säteittäisesti tekee päätyjyrsinnästä vertaansa vailla monipuolisuuden kannalta yksityiskohtaisten ja monimutkaisten geometrioiden tuottamisessa.

Sellaiset näkökohdat kuin käytetyn materiaalin tyyppi vaikuttavat myös valittavaan toimintoon. Vaikeammat materiaalit, kuten ruostumaton teräs tai titaani, edellyttävät jonkinlaisten patentoitujen työkalumateriaalien ja pinnoitteiden käyttöä kovempaan pintajyrsintään, kuten taotut kovametalliterät, leikkaustehokkuuden ja työkalun käyttöiän parantamiseksi. Pehmeämmät materiaalit, kuten alumiini ja messinki, eivät vaadi vakiotyökaluja, mutta oikeaa lastunpoistoa ja leikkausnopeutta on valvottava oikean toiminnan varmistamiseksi.

Toinen tärkeä tekijä on tuotantomäärä. Harkitse tasojyrsintää suuren-volyymin tuotannossa, jossa tehokkuus ja nopeus ovat tärkeitä. Toisaalta pienten-volyymien osien, prototyyppien tai monimutkaisen geometrian ominaisuuksien kohdalla päätyjyrsinnän monipuolisuus ja tarkkuus ovat yleensä parempia. Kaikkien näiden näkökohtien tasapainottaminen mahdollistaa useimpien koneistajien ja valmistajien optimoinnin syklin ajan, työkalukulut ja lopputuotteen laadun.

Johtopäätös

Taso- ja päätyjyrsinnän välisen eron tunnistaminen on ratkaisevan tärkeää koneistusprosessien optimoinnissa ja tiettyjen tuotantotavoitteiden saavuttamisessa. Jyrsintäprosessit eivät ole poikkeuksellisia; Pinta- ja päätyjyrsinnällä on kullakin määritellyt edut ja tarkoitukset CNC-koneistuksen maailmassa. Tasojyrsinnällä voidaan työstää suuria tasaisia ​​alueita erinomaisella pinnanlaadulla ja korkeilla materiaalinpoistonopeuksilla, jolloin saadaan aikaan tehtäviä, jotka vaativat tehokkuutta ja sileyttä. Vaikka päätyjyrsintä on vähiten anteeksiantava vaihtoehto konfiguroinnin joustavuuden suhteen, mahdollisuus luoda monimutkaisia ​​geometrioita, uria ja muotoja tarjoaa koneistajille vertaansa vailla olevan monipuolisuuden.

Liian usein valmistajat jättävät huomioimatta monitahoiset parametrit, kuten osan geometrian ja materiaalin ominaisuudet, tuotannon mittakaavan, koneen tekniset tiedot, työkalukustannukset ja jopa halutun-pinnan laadun projektikohtaisten-vaatimusten yhteydessä päättäessään tietystä jyrsintätoimenpiteestä. Nykyaikaisten CNC-koneiden, kuten Great CNC Machinen, edistyminen mahdollistaa taso- ja päätyjyrsintätyön tarkalla ohjauksella ja tehokkuudella, usein yhdellä asennuksella, mikä auttaa suuresti käyttäjiä voittamaan edellä mainittujen tekijöiden aiheuttamat vaikeudet.

Parhaat käytännöt työkalujen hallinnassa ja sopivan jyrsintästrategian valinnassa optimoivat koneistuksen tuottavuuden, ylläpitävät laatustandardeja, vähentävät kustannuksia ja lisäävät tyytyväisyyttä valmistustuloksiin. Samalla kun CNC-työstö kehittyy, perusjyrsintäprosessien ymmärtäminen on välttämätöntä jatkuvan innovaation ja kilpailuedun kannalta eri toimialoilla.
