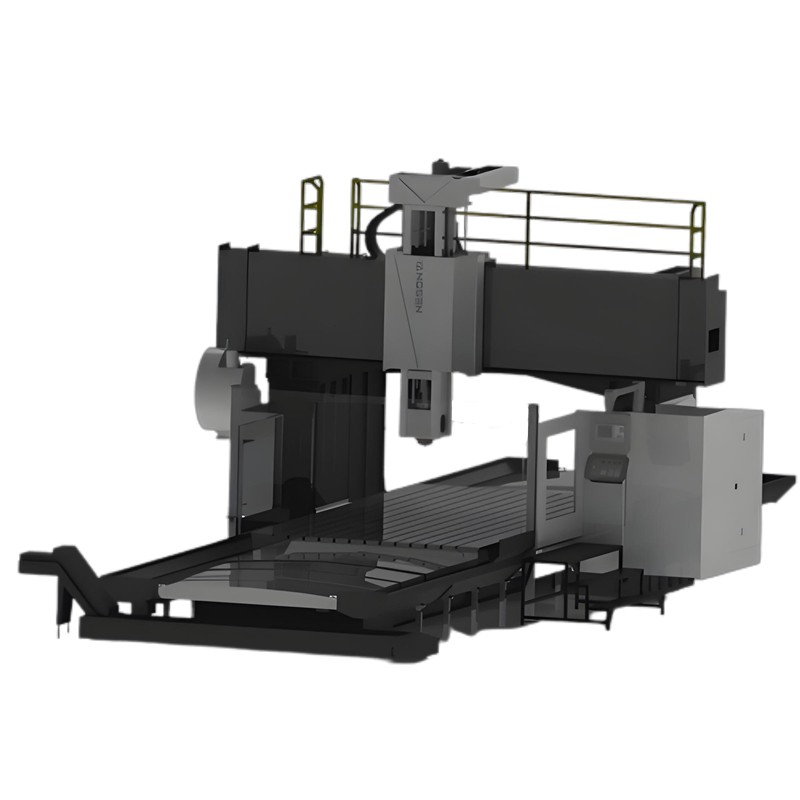

Gantry Double - sarake 5 - -akselin kone ei ole vain suurille työkappaleille räätälöityjen prosessointilaitteiden, vaan myös sen suunnittelu tarkastelee täysin teollisuustuotannon erilaisia tarpeita. Tehtävän työkalun korkea vahvuus ja korkea jäykkyyssuunnitelma mahdollistaa sen kestämisen raskaan -}}} -prosessoinnin aikana syntyneet voimat säilyttäen samalla rakenteen vakautta ja kestävyyttä. Suuri - virtausmateriaalin tyhjennyskanava varmistaa, että sirut ja jätteet voidaan poistaa nopeasti ja tehokkaasti pitkäaikaisen jatkuvan toiminnan aikana käsittelyprosessin häiriöiden välttämiseksi. Se voi varmistaa, että prosessointiprosessin kaikki yksityiskohdat täyttävät suunnitteluvaatimukset. Korkea hyötysuhde heijastuu sen nopealla leikkausnopeudella ja optimoidulla prosessointipolulla, joka lyhentää prosessointiaikaa ja parantaa tuottavuutta.
Ominaisuus
1. Rakenteessa on poikkeuksellinen jäykkyys ja vakaus.
2. Suuri sarake yhdistetään laatikkoon - -tyyppisäteen työkalun jäykkyyden parantamiseksi.
3. Kalteva säteen suunnittelu lisää ohjausaluetta, laajentaa voimanjakaumaa ja parantaa vakautta.
4
5. Karanpään on erinomainen jäykkyys ja symmetria.
6. Karan moottori ja palloruuvi sekä kaksinkertaisen tasapainon sylinteri on järjestetty parhaaseen asentoon epätasaisen vääntömomentin välttämiseksi ja rakenteellisen tarkkuuden varmistamiseksi.
7. z - -akseli omaksuu kaksinkertaisen tasapainon sylinterin jousitustuen, joka on lähellä liikkeen painopistettä, symmetrinen karan käyttökuuliruuville ja karan moottorin keskustaan poistaen epätasaisen vääntömomentin. Z - -akselin kaksoispainon sylinteri tarjoaa korkean syötteen ja prosessointitarkkuuden.
Gantry Double - sarake 5-akselin koneparametrit
|
Malli |
GMMV-5030 |
||
|
Kohde |
Tekniset tiedot |
Yksiköt |
|
|
Matkustaa |
X - akseli |
mm |
5000 |
|
Y - akseli |
mm |
3200 |
|
|
Z - akseli |
mm |
1000 |
|
|
Karan nenä työpöydälle |
mm |
250-1250 |
|
|
Kolme - akselin opasway |
X/y/z raskas kuormitustelan lineaarinen opastie |
||
|
Oven leveys |
3000 |
||
|
Ram -tyyppi |
T - tyyppi |
||
|
Työ- |
Työpöytäkoko (l*w) |
mm |
6400*2600 |
|
Enimmäispöytäkuorma |
t |
18 |
|
|
T - paikka |
mm |
13-28*200 |
|
|
Kara |
Karatyyppi |
tyyppi |
BBT-50 |
|
Kierrosluku |
rpm |
6000 |
|
|
Karankäyttöinen tyyppi |
Dds |
||
|
Syöttää |
Nopea kulku (x/y/z) |
m/min |
12/15/15 |
|
Syöttöradan leikkaaminen (x/y/z) |
m/min |
12 |
|
|
Työkalunvaihdin |
ATC |
24 (vaihtoehto: 40/60) |
|
|
Moottori |
Karan moottori |
Kw |
15/18,5 (143-236 nm) |
|
Kolme - akselin servomoottori |
Kw |
3/3/3 (38/36/36 nm) |
|
|
Tarkkuus |
Tarkkuus |
mm |
0.03/0.02/0.015 |
|
Toistettavuus |
mm |
0.018/0.015/0.01 |
|
|
Vaaditava voima |
Sähkövaatimus |
kva |
50 |
|
Ilmanpainevaatimus |
kg/cm² |
6^8 |
|
|
Toiset |
Ulkoiset mitat (l*w*h) |
mm |
11600*6050*5420 |
|
Karkea paino |
t |
50 |
|
Vakiovarusteet
|
Jäykkä napautus |
Kaksois LED -työvalo |
Karan nenäilmapuhallus |
M30 Auto POIS |
|
Automaattinen voitelujärjestelmä |
Lämmönvaihto sähkökaapista |
LED 3 värivaroitusvalo |
Poltit ja tyynyt |
|
Semi - suljettu vartija |
Kaksois - ruuvityyppinen sirukuljetin |
Ketjun tyyppinen sirukuljetin ja kärry |
Vaihtoehdot
|
Optinen lineaarinen asteikko |
Työkalujen murtumisjärjestelmä |
Öljysumujärjestelmä |
Ilmastointilaite |
|
CTS |
Sirukuljetinjärjestelmä |
Öljylukki |
Autoosien koettimen mittausjärjestelmä |
|
40T ATC |
Kiertopöytä |
90 asteen manuaalinen jyrsinpää |
90 asteen automaattinen jyrsinpää AHC: llä |
