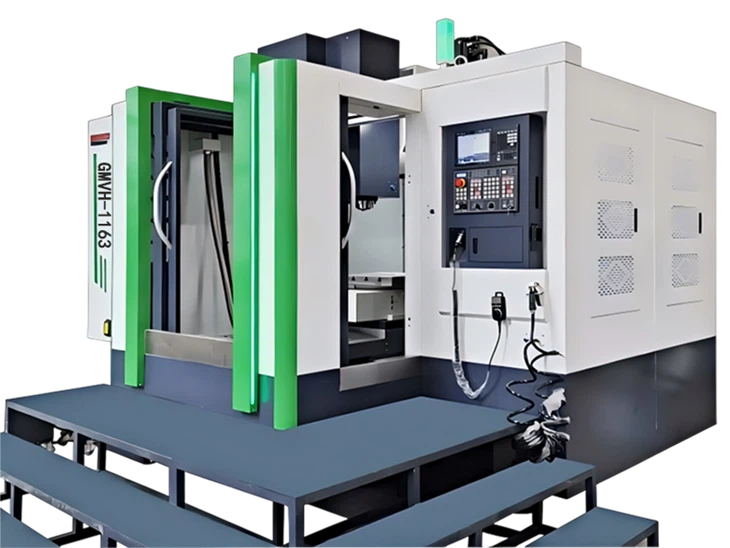

Yksi työpöytä pystysuora vaakasuora koneistuskeskus
Joustavuus: VHMC yhdistää VMC: n ja HMC: n edut, mikä mahdollistaa pystysuoran ja vaakakäsittelyn yhdellä koneella ja tarjoaa suuremman joustavuuden.
Käsittelytehokkuus: Koska prosessointi voidaan suorittaa useisiin suuntiin, VHMC voi vähentää työkappaleiden kiinnitysaikojen lukumäärää ja parantaa prosessoinnin tehokkuutta.
Sopeutumiskyky: VHMC sopii erikokoisten ja muotojen työkappaleen käsittelyyn pienistä tarkkuusosista suuriin raskaisiin komponentteihin.
Automaation yhteensopivuus: VHMC voidaan integroida helpommin automaatiojärjestelmiin (kuten kuormalavavaihtimiin) ja soveltuu suuriin - asteikkojen tuotantoon.
Kustannukset - Tehokkuus: Vaikka VHMC: n alkuinvestointi voi olla korkeampi kuin yhden - -toiminnon VMC tai HMC, sen monipuolisuus voi tuoda kustannusetuja pitkällä tähtäimellä.
Yksi työpöytä pystysuora vaakasuora koneistuskeskus rakenteelliset ominaisuudet
1. Kone on varustettu spiraalisirun kuljetinrajapinnalla ja leikkaushuuhtelulaitteella, jotta sirut automaattisesti, ajoissa, automaattisesti,
Sirujen lämpövaikutusten välttäminen työstötyökaluun ja työstötyökalun prosessoinnin suuren tarkkuuden varmistaminen;
2. Casting Wood -muotti käyttää alumiinia - puuyhdistelmä, hartsihiekkavalu ja työpöytä HT300.
3. Tavallinen Taiwan Xuyang CNC -kiertotaulukko käyttää korkeaa - jäykkyys nikkeliä - hopeaseoskupariturbiini, joka on kuluminen - kestävä ja kestävä, ja sillä on korkea segmentointivakaus; kaksinkertainen vahva lukituslaite, erittäin suuri lukituspinta, raskas leikkauskestävyys; Kolme korkeaa - tarkkuuskytkinvaihteistoa käytetään paikannukseen, ja toistuva paikannustarkkuus saavuttaa 5 ″
Pystysuora koneistuskehyksen rakenteelliset ominaisuudet
| Kohde | Tekniset tiedot | Yksiköt | Pystysuuntainen tyyppi | Vaakatyyppi |
| Matkustaa |
Pystysuora ja vaakasuora x - akseli matkustavat (vasen ja oikeanpuoleinen) | mm | 1100 | |
| Pystysuora y - akseli matkustaa (ennen ja jälkeen pystysuoran karan keskus) | mm | 700 | ||
| Vaaka y - akselin matka (Spindle -laatikko ylös ja alas) | mm | 500 | ||
| Vaaka z - akselin matka (karanlaatikko ylös ja alas) | mm | 650 | ||
| Etäisyys pystysuoran ja vaakasuoran karan nenästä kääntöpöydälle | mm | 120-770 | 120-620 | |
| Etäisyys vaakasuoran karan nenästä kääntöpöydän keskustaan | mm | 170-870 | ||
| Pystysuora opas pinta karan keskustaan | mm | 702 | ||
| Vaakasuora opas pinta karan nenään | mm | 305 | ||
Työ- |
Torni työpöydällä oleva alue | mm | 630*630 | |
| Pyörimismenetelmä | Öljynpaine | |||
| Tasa -arvoinen osa | aste | 1*360 aste | ||
| Työkappaleen suurin pyörimishalkaisija | mm | 1300 | ||
| Suurin kuormitus - laakerin kapasiteetti | Kg | 600 | ||
Kara |
Karan kapeneva reikä (malli/asennuskoko) | mm | BBT40 | |
| Karanopeus | rpm | 10000 | ||
| Karan lähetysmenetelmä | Hihnatyyppi | |||
| Syöttö | X/y/zn1-akselin nopea syöttö | m/min | 36/36/30/30 | |
| Suurin leikkaussyöttö | mm/min | 10000 | ||
Työkalunvaihdin |
Työkalunvaihtomenetelmä | Side - asennettu/vaaka | ||
| Työkalun haltijan tekniset tiedot | tyyppi | BT40 | ||
| Työkalukapasiteetti | työkalut | 24 | ||
| Suurin työkalun halkaisija (työkalulla) | mm | 78 | ||
| Suurin työkalun halkaisija (ilman työkalua) | mm | 120 | ||
| Suurin työkalupituus | mm | 300 | ||
| Suurin työkalupaino | kg | 7 | ||
| Nopein työkalujen vaihtamisaika | sekoitus | 2.2 | ||
| Moottori | Karan moottori | kw |
Pystysuora sj - dg7.5/120 Vaaka SJ - dg7.5/120 |
|
| Servomoottorit jokaiselle akselille | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| Vesipumpun moottorin leikkaaminen | m/h-m | 4-60 | ||
Tarkkuus |
Paikannustarkkuus | mm | ±0.005 | |
| Toista paikannustarkkuus | mm | ±0.003 | ||
Sähkövaatimukset |
Sähkövaatimukset | 40 | ||
| Lentolähdevaatimukset |
6~8 |
|||
Koko |
Pituus*leveys*korkeus | 3850*3200*3300 | ||
| Paino | 10.8 | |||
